上一讲从脉冲控制的局限讲到总线的价值，本讲回答更实际的问题：同样是总线，EtherCAT、CANopen 与 RS485 究竟差在哪？我们从技术出身、实时性机理与成本布线三个维度拆解，再给出按设备规模选型的判断框架。

三种总线的“出身”决定能力边界

RS485 只是一层电气规范：用两根线传送幅度相等、极性相反的差分信号，接收端取两者之差，共模干扰随之抵消，这正是它抗干扰能力的来源。至于“说什么话”，则交给上层协议，现场最常见的是 Modbus RTU：主站逐个询问、从站逐一应答。

CANopen 则在 CAN 物理层之上搭起一套“上层建筑”：每个设备把参数与数据组织成统一编址的对象字典，配合设备描述文件，不同厂商的驱动器按同一套入口读写，互换性明显更好；实时数据与参数配置分通道传输，互不挤占。

EtherCAT 直接跑在标准以太网上，由主站主导收发：一帧报文依次“路过”每个从站，从站在报文经过的瞬间完成数据插入与提取，一帧走完全网刷新一遍；配合分布式时钟，各轴节拍对齐到同一时间基准，这正是它同步精度高的根源。可以这样记：RS485 给的是一条可靠的线，CANopen 给的是一套约定的语言，EtherCAT 给的是一张确定性的时间表。

实时性：从“够用”到“可预测”

设备工程师关心的不是平均速度，而是最坏情况下数据能否按时送达，也就是确定性。三者的差距来自机制：轮询周期取决于“问完一圈”要多久，仲裁延迟取决于优先级与总线负载，调度式总线则提前排好时间表。估算轮询周期，用节点数乘以单节点交互时间，再留裕量即可。三者关键特性对比如下：

对比维度	RS485 / Modbus RTU	CANopen	EtherCAT
通信机制	主从轮询，一问一答	按优先级仲裁	主站排程，过站即时处理
典型周期	毫秒到数十毫秒，节点越多越长	毫秒级	可压到微秒级
多轴同步	无硬同步手段	SYNC 报文让多轴同时采样	分布式时钟，同步偏差极小
典型场景	无硬同步要求的场合	多数点位与速度控制	电子凸轮、飞剪等强同步工艺

此外，实时性还受控制器性能、从站处理能力与报文长度影响：同样是毫秒级指标，空载与满载、短报文与长报文下的表现可能差出一个量级，应按最坏工况估算，而不是拿最佳条件下的指标做决定。

成本与布线：不只看线缆单价

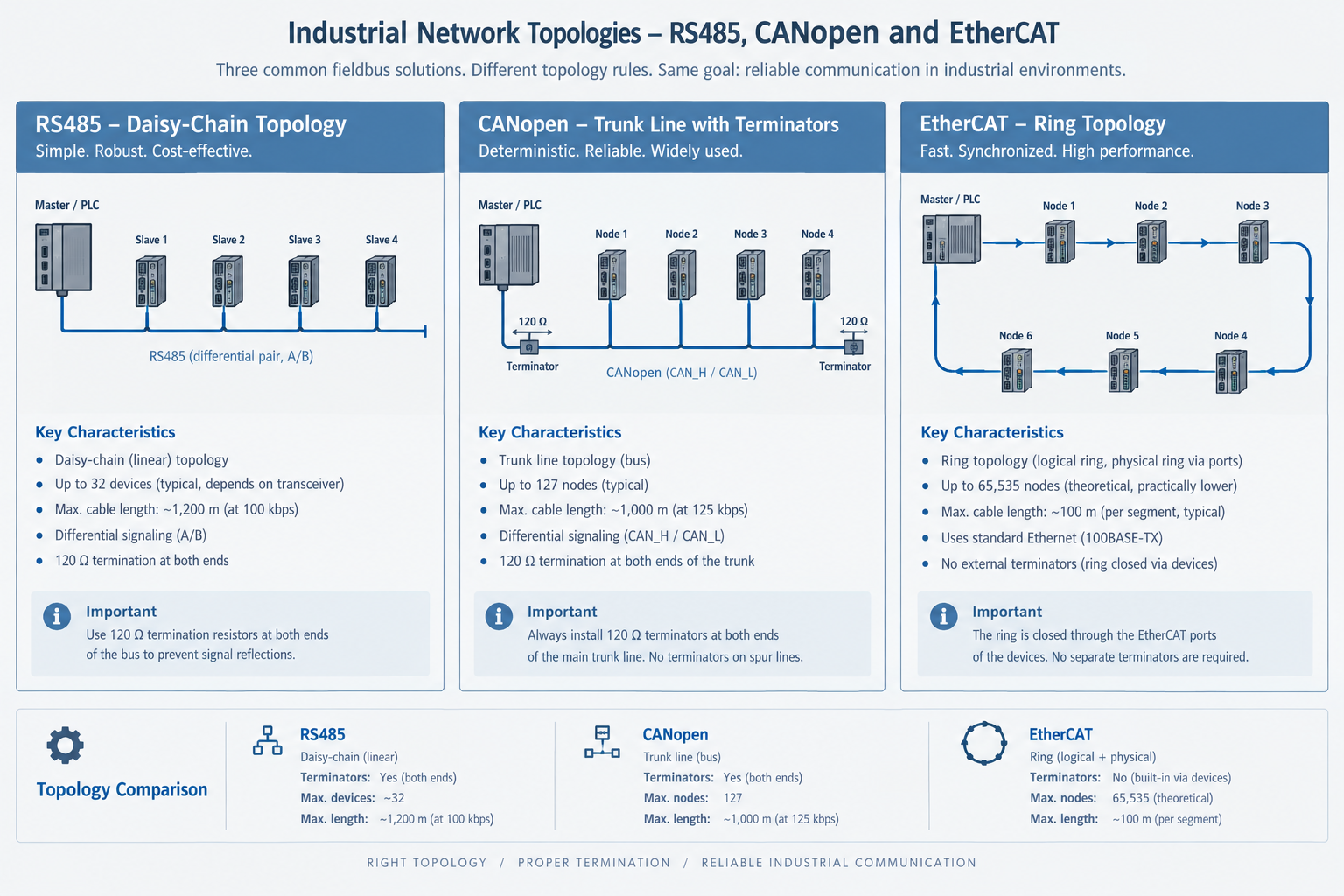

RS485 成本最低：两线手拉手串接，普通屏蔽双绞线即可；代价是半双工、拓扑受限，节点越多周期越长。CANopen 同为两线差分，布线规范要求更高：屏蔽双绞线、两端各加一只 120Ω 终端电阻、分支线尽量短，高速率下更要收紧；多花的是设计与施工的细心，单节点成本仍在低位。

EtherCAT 用标准以太网物料，支持线型与环型拓扑，环型还附带链路冗余；从站可选带内置网口的驱动器，接线反而简洁，增量主要在支持 EtherCAT 的主站与从站器件上。

做预算时，建议把主站硬件、从站差价、调试工具、备件与培训一并折算。中等轴数下，不同方案的总体投入差距往往没有想象中大；只盯着线缆单价做决定，多半会算错账。

按设备规模对号入座

• 1~8 轴的单机小设备：以点位与速度控制为主，RS485 或 CANopen 足够，布线调试都轻松。
• 8~30 轴的中型专机：有节拍要求、需要状态回传与诊断，CANopen 性价比高；若涉及多轴联动，直接选 EtherCAT 更省心。
• 30 轴以上或要求微秒级同步：EtherCAT 基本是默认答案，如数控、包装、锂电与半导体设备。

轴数不是唯一标准，节点增长预期同样重要——前期扩展性不足，后期改造的代价通常更高。落到项目上，按顺序问四个问题：同步精度有无硬指标；节点规模与两年内的增长预期；现有 PLC 或运动控制器支持哪些总线；现场是否具备调试与备件能力。其中第三条常被忽略——换控制平台的代价，往往大于换总线本身。

上一讲提到，驱动器智能化带来的收益，很大程度依赖总线把状态送回来。所以选总线时不妨反过来看驱动器：是否支持目标总线、是否具备完整的参数与诊断回传。像闭环步进驱动器这类产品通常同时提供多种总线版本，便于在同一平台上按设备档次取舍。

常见问题

问：设备只有五六个轴、以点位控制为主，有必要直接上 EtherCAT 吗？
答：没有硬同步指标就不必。RS485 或 CANopen 的周期与诊断能力足够，把预算留给机械与驱动品质更划算；若拿不准，就看两年内会不会出现联动需求。

问：现有控制器只带 RS485 接口，能接 CANopen 或 EtherCAT 驱动器吗？
答：协议转换网关可以衔接，但会引入延迟和新的故障点，诊断也要跨两套工具，只适合过渡；长期应优先选控制器原生支持的总线，这条约束常比总线本身的优劣影响更大。

问：CANopen 通信不稳定，排查从哪里下手？
答：按顺序查四件事：两端终端电阻是否都在、阻值是否匹配；屏蔽层是否单点可靠接地；分支线是否过长，高速率下尽量收紧；波特率与总线长度是否匹配，距离越长速率应越低。必要时用示波器或总线分析仪看波形定位。

往期回顾

上一讲《总线驱动技术入门（一）》从脉冲控制讲起：接线数量随轴数增长、高速下丢步风险与布线长度互相牵扯，而总线用一根通信线就能下发指令、回读状态。

本讲解决的是“选哪种”；后续讲次会继续深入报文结构、通信周期设置与现场调试，把“选得对”推进到“调得顺”。
