纺织与包装机械是多轴密集设备的典型代表：送纱、牵拉、裁切、横封一环扣一环，任何一轴跟不到位，误差都会被下一工位放大成整线节拍损失。本讲围绕多轴动作衔接与高频启停两条主线，给出一套可直接套用的多轴驱动配置估算框架。

多轴衔接的实质：主从跟随与相位一致

与单轴“点到点”定位不同，纺织与包装设备的大多数轴之间是电子齿轮或电子凸轮关系：主轴或控制器中的虚拟主轴输出相位，从轴按固定比例或凸轮表实时跟随。枕式包装机的送膜、横封、切刀三轴要始终对准色标相位，经编机的成圈主轴与送经轴要保持恒定送经比——同步的实质是“相位一致”，而不是各自定位得准。

由此派生出三条驱动需求：一是轴间跟随误差要小，驱动器位置环带宽与指令延迟直接决定相位滞后；二是动态过程不失步、不超调，否则封切错位直接出废品；三是断料、急停后的相位恢复能力，要求驱动器支持标记回零或原点补偿。这三条也是后文选型对比的评判基准。

启停频度：比额定转速更狠的考核项

选型时很多工程师只看额定转速，但对卷绕、往复摆动类工位而言，启停频度才是第一考核项。包装机横封轴随包速每分钟往复数十到上百次，往复送纱机构每分钟微动数百次，意味着绕组与功率器件每分钟经历上千次电流突变：电机侧是铜损、铁损的反复累积，驱动器侧是开关损耗与制动能量的往复冲击。

后果集中在三处：发热——行业通用参考是 F 级绝缘、电阻法温升限值约 105K，高频启停若长期逼近限值就应降电流或换更大机座；扭矩塌陷——开环步进在中高速区输出扭矩快速下降，加速段“要不到扭矩”就会失步；母线泵升——频繁制动把能量灌回母线，泵升能力不足会触发过压报警。排查顺序建议：先测稳定温升，再看负载扰动下的跟随误差，最后查制动回路与母线电压。

推荐配置思路：先定角色，再定机型与总线

建议按“轴的角色—启停频度—同步要求”三层往下走：

• 分清主从：主轴选带宽高、可输出编码器分频或虚拟主轴的方案；从轴按跟随关系配置电子齿轮比或凸轮表，先保证比例关系正确，再谈动态精度。
• 按频度与惯量定机型：低频大惯量工位优先低压伺服；高频中小惯量的往复工位优先闭环步进——编码器反馈能在失步前报警并补偿，比开环更适合频繁启停。
• 按同步精度定总线：轴数少、节拍低可用“脉冲+RS485 调参”的组合；轴间相位公差紧、需要整线联动的，选 CANopen 或 EtherCAT，用同步帧或分布式时钟对齐各轴指令节拍。

三类常见配置的取舍如下：

配置方案	轴间同步方式	典型适用工位	布线与调试要点
脉冲型闭环步进	控制器统一分发脉冲时序	少轴、中低速的送膜、送纱	接线简单，同步上限取决于控制器运算节拍
CANopen 总线驱动	SYNC 同步帧对齐	十几轴以内的成圈、送料协同	双绞屏蔽总线，注意终端电阻与波特率规划
EtherCAT 总线驱动	分布式时钟，同步抖动小	高速横封、多轴电子凸轮	关注拓扑结构与各从站周期的一致性

两条经验判据：当从轴跟随误差吃掉工艺公差的一半以上，就该从脉冲方案升级到总线方案；当高频启停使温升持续逼近限值，就该从开环升级到闭环或低压伺服。

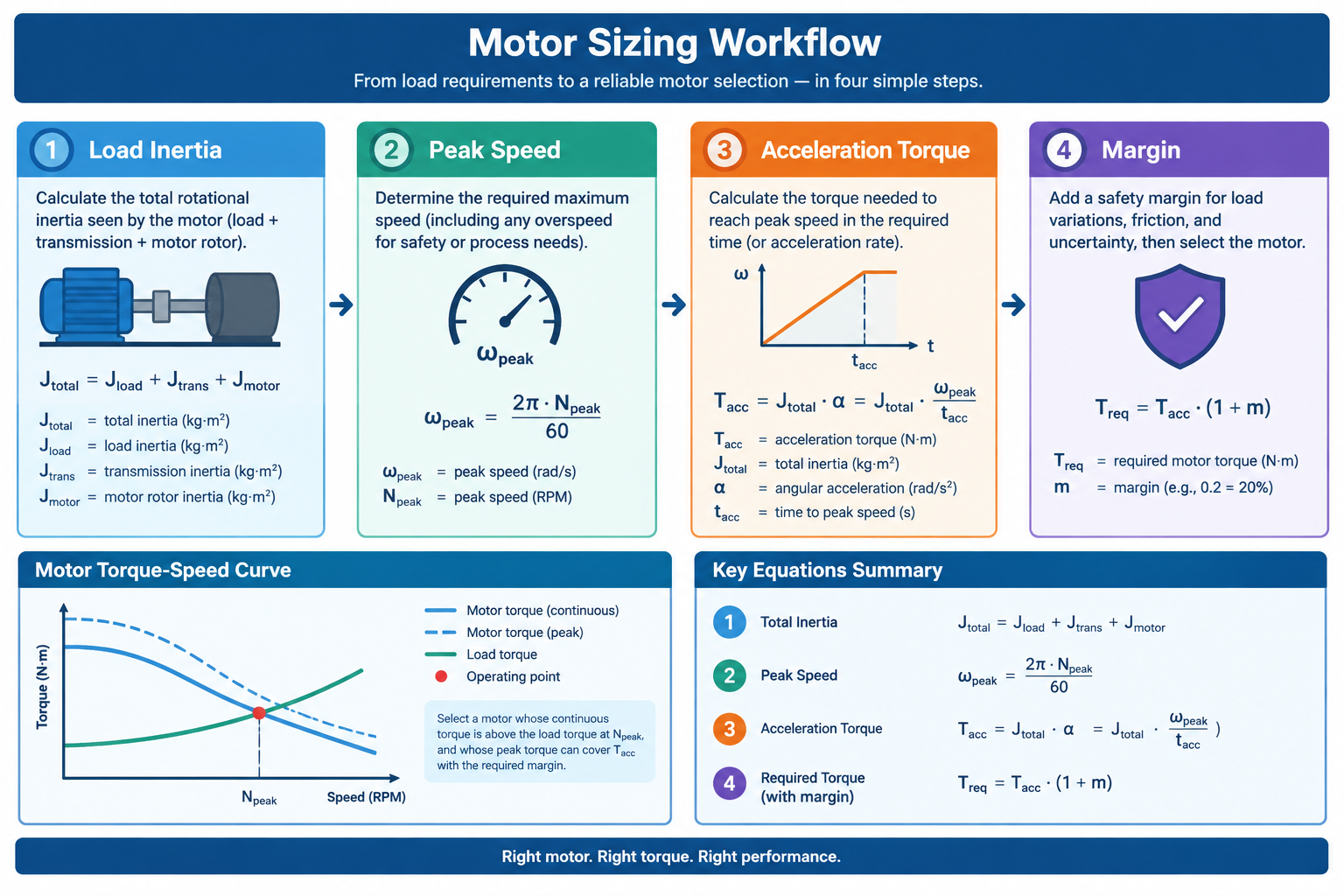

可复用的四步估算法：以横封摆臂为例

以一台每分钟动作 40 次的横封摆臂（直接驱动）为例，走一遍估算流程：

• 折算惯量：摆臂负载折算到电机轴约 0.06 kg·m²，电机转子惯量按同机座常见量级 0.008 kg·m² 计，惯量比约 8:1，在闭环步进的可接受范围内。
• 反推峰值转速：摆角 120°（约 2.1 rad），单次运动段约 0.5 s，按三角速度曲线峰值角速度约 2×2.1÷0.5=8.4 rad/s，折约 80 rpm，处于步进电机的舒适区。
• 算加速扭矩：加速段约 0.25 s，角加速度约 34 rad/s²，加速扭矩约 0.068 kg·m²×34 rad/s²≈2.3 N·m，再叠加摩擦与封切工艺阻力约 0.4 N·m。
• 留裕量选档：峰值约 2.7 N·m，按 1.5 倍裕量选保持扭矩 4 N·m 以上档位，并复核驱动器在 80 rpm 附近的可用扭矩曲线是否留有余量。

这套“惯量比→峰值转速→加速扭矩→裕量”的四步法同样适用于送纱、纠偏、送膜轴：把整线工位节拍列成表格逐轴过一遍，初选后再回到上一节校核同步方式——选型不是一次算完，而是机型与总线方案的往返迭代。

常见问题

问：多轴协同一定要上 EtherCAT 吗？
答：不一定。轴数少、节拍低、相位公差宽松时，脉冲型闭环步进完全够用；当跟随误差开始吃掉工艺公差，或轴数较多需要整线联动时，CANopen/EtherCAT 在同步精度与布线维护上的优势才真正兑现。

问：高频启停下电机发烫，怎么判断是否超标？
答：先对照绝缘等级的温升限值——F 级按电阻法约 105K，可用点温计测外壳温度辅助判断；若稳定温升持续逼近限值，依次检查驱动器停机降流设置、电流档位是否偏大，再考虑加大机座或改用低压伺服。

问：闭环步进还会丢步吗？
答：编码器闭环能在失步瞬间报警或自动补走，丢步概率大幅降低，但不改变扭矩极限——负载突变或加减速过猛仍会触发位置误差报警。报警频发就是选型偏紧的信号，应回到四步估算法复核惯量比与扭矩裕量。

小结与下讲预告

本讲三句话带走：同步的本质是相位一致，启停频度决定机型档位，四步估法定扭矩、再回头定总线。把这三条带回产线，多数多轴配置的争议都能快速收敛。
